Способы соединения бруса при строительстве бани своими руками

Технология строительства бани возникла еще несколько столетий назад. Уже с тех времен, когда единственным материалом для изготовления бани был сруб, строители придумали несколько способов соединения бревен на углах и продольно. На сегодняшний день, в целях экономии средств, чаще для строительства бани используют профилированный брус, стоимость которого на порядок ниже. Хотя профилированный брус и относительно новый пиломатериал, способы его крепления аналогичны соединению бревен в срубе. Далее мы поговорим обо всех способах соединения, как бруса, так и бревен.

  • Статья
  • Видео

Требования к соединениям бруса и бревен между собой

Соединение бруса при строительстве бани

Соединение бруса при строительстве бани

При строительстве бани брус (либо бревна) можно соединять между собой в углах и продольно. Угловое соединение бруса используется при возведении всей конструкции капитальных стен, а также при монтаже перегородок в бане.

Продольное соединение бруса используется в том случае, если длины материала не хватает на возведение одной стены (к примеру, стена бани должна быть длиной 6 метров, а брус 4-метровый).

К продольному и угловому соединению бруса предъявляются следующие требования:

  • Короб бани должен быть герметичным с внешней и внутренней стороны
  • Конструкция бани должна быть устойчивой
  • Теплопотери постройки должны быть минимальными

Это главные требования к соединению бруса и бревен между собой. Так же следует отметить, что в зависимости от ваших навыков работы по дереву необходимо правильно выбрать способ соединения, т.к. существуют прочные, но сложные виды углового крепления материала, которые вам могут быть не под силу.

Способы соединения оцилиндрованных бревен в срубе

Так как традиционным материалом изготовления деревянной бани является оцилиндрованное бревно, то  сначала рассмотрим способы соединения бревен в срубе.

Существует два основных способа соединения бревен в срубе: с остатком и без остатка. Первый вариант предполагает использование более длинных бревен, чем требуется для возведения бани. Остатки бревен (обычно они составляют по 20 см с каждого конца) предназначены для того, что бы защитить углы бани от негативного воздействия ветра и атмосферных остатков. Соединение бревен с остатком делает конструкцию бани более устойчивой, но в то же время себестоимость строительства бани значительно увеличивается (из-за повышенного расхода материалов).

При соединении бревен в срубе без остатка углы бани остаются ровными. В этом случае баня может подвергаться поражению ветром и дождем, но в то же время строительство бани будет менее затратным и проблематичным.

Обращаем ваше внимание на то, что со стороны дизайна бани, выигрышнее смотрится баня, углы которой выполнены способом соединения бревен с остатком.

Угловое соединение бревен с остатком

Существует три вида соединения бревен с остатком:

  • Соединение «в обло»
  • Соединение «в охлоп»
  • Соединение «в хряп»

Рассмотрим каждый вид соединения бревен подробно.

Соединение бревен «в обло»

Наиболее простым и популярным способом соединения бревен с остатком является соединение «в обло», которое так же принято называть соединением «в чашу». Все что нужно, это в верхней части бревна вырезать специальный паз, который будет «седлом» для следующего венца.

В свою очередь соединение бревен «в обло» так же имеет несколько вариантов соединения, а именно:

  • Соединение бревен в «полдерева»
  • Соединение бревен «заоваленным гребнем»
  • Соединение бревен в «курдюк»

Наглядно увидеть варианты соединения бревен «в обло» вы можете на данном шаблоне:

Соединение бревен «в обло»

Соединение бревен «в обло»

Соединение бревен «в полдерева» является наиболее простым способом углового соединения бревен «в обло». Помимо поперечно вырезанной чаши в нижнем венце бани, необходимо дополнительно выстругать еще и продольный паз под укладку вышележащего бревна.  Что бы крепление было плотным и герметичным, в чашу и вдоль продольного паза рекомендуется уложить материал для конопатки сруба (джут, мох либо льноватин).

Соединение бревен типа «заоваленный гребень» имеет сходство с соединение бревен «в полдерева». Отличие в месте выреза продольного паза. Если в первом случае паз делался сверху бревна, то в данном случае этот паз вырезается снизу. Помимо паза необходимо так же вырезать поперечную чашу, в которой обязательно предусматривается выступ под паз (как показано на картинке). Преимущество соединения «заоваленным гребнем» заключается в более надежном соединении бревен и более тщательной герметизации стыков.

Ну и последний вариант соединения бревен «в обло» — крепление углов «в курдюк». Данный вид соединения является модернизированным вариантом соединения «заоваленным гребнем». Помимо поперечной чаши и продольной канавки, необходимо вырезать специальные выступы внутри чаши, которые обеспечат максимально надежное соединение бревен в углах.

Следует отметить, что любой из вариантов соединения бревен при строительстве бани можно дополнить нагельным соединением.       Нагель представляет собой цилиндрическую шпонку из прочного сорта древесины. Устанавливает нагель вертикально между двумя венцами в заранее вырезанный паз. Нагельное соединение делает конструкцию бани более устойчивой.

Соединение бревен «в охлоп»

Соединение бревен «в охлоп»

Соединение бревен «в охлоп»

Соединение бревен между собой «в охлоп» принято так же называть соединением «сибирская чаша». Технологию соединения бревен «в охлоп» мы описывать не будем, т.к. она полностью идентична технологии соединения «в полдерева». Единственное отличие – место вырезки чаши в венце. Если в первом случае мы рассматривали вырез чаши в верхней части венца, то в данном случае чаша вырезается снизу бревна (как показано на шаблоне).

Соединение бревен «в охряп»

Соединение бревен «в охряп»

Соединение бревен «в охряп»

Ну и последний способ соединения бревен с остатком – соединение «в охряп». В данном случае технология схожа с технологией соединения бревен «в охлоп», но только дополнительно верхние и нижние пазы бревна оборудуются небольшими выемками (примерно ¼ диаметра бревна). Эта модернизация делает конструкцию бани еще более герметичной и устойчивой.

Следует обратить внимание на то, что соединение бревен «в охряп» является плавным переходом от соединения бревен с остатком к соединению бревен без остатка.

Соединение бревен без остатка

Как мы уже говорили, соединение бревен без остатка позволяет значительно снизить затраты на возведение бани, но в то же время делает конструкцию менее герметичной.

Соединение бревен без остатка так же принято называть соединением бревен «в лапу». Технология соединения «в лапу» является аналогичной соединению бревен «в охряп», только в этом случае бревна не выступают за угол.

Существует два варианта соединения бревен без остатка: лапа с присеком и ласточкин хвост.

Угловое соединение бревен лапой с присеком представляет собой сложную систему пазов, которые способствуют надежной фиксации венцов между собой. Наглядно увидеть вырезы пазов и шипов вы можете на данном шаблоне:

Соединение бревен без остатка

Соединение бревен без остатка

Рядом с  соединением бревен лапой с присеком представлено соединение бревен по технологии «ласточкин хвост». Данный вид соединения является более простым, но в то же время весьма эффективным, т.к. шипы с наклонными гранями обеспечивают расклинивание соединения, вследствие чего повышается устойчивость конструкции.

Т-образное соединение бревен

Т-образное соединение бревен

Т-образное соединение бревен

Помимо углового соединения бревен при строительстве бани используется и Т-образное соединение. Данный вид соединения применяют при создании перегородок в бане. Технология Т-образного соединения бревен так же осуществляется по принципу соединения «ласточкин хвост». Наглядно увидеть процесс крепления бревен вы можете на данном шаблоне:

Способы соединения бруса

Как и в случае с оцилиндрованными бревнами, брус может соединяться с остатком и без остатка. Рассмотрим нюансы соединения бруса при строительстве бани.

Соединение бруса с остатком

Соединение бруса с остатком

Соединение бруса с остатком

При соединении бруса с остатком используется только технология соединения «в обло».

Следует отметить, что соединение бруса «в обло» имеет три основных вариации:

  • Одностороннее соединение бруса
  • Двухстороннее соединение бруса
  • Четырехстороннее соединение бруса

Простейшим соединением бруса с остатком является одностороннее соединение. В этом случае в верхней части бруса выпиливается поперечный паз, шириной, которая равна ширине бруса.

Более надежное соединение бруса представлено двухсторонним соединением.  В этом случае пазы вырезаются не только в верхней части бруса, но и в нижней. Глубина паза должна составлять ¼ высоты бруса.

Ну и наиболее сложным и эффективным соединением бруса с остатком является четырехстороннее соединение. В этом случае пазы, как вы понимаете, выпиливаются со всех четырех сторон бруса. Хотя данный вид соединения наиболее трудоемкий, плотность прилегания материала друг к другу будет наивысшей.

Соединение бруса без остатка

Соединение профилированного бруса без остатка применяют реже, т.к. надежность данного соединения значительно ниже, чем соединения бруса «в обло».

Несмотря на это технологий соединения бруса без остатка множество, наиболее популярными считаются:

  • Соединение встык
  • Соединение на шпонках
  • Соединение на коренных шипах



Наиболее простым и ненадежным является соединение бруса встык. В этом случае пиломатериал просто укладывается торцами друг к другу и надежно крепится гвоздями либо скобами. Как вы понимаете, надежность соединения будет зависеть от того, насколько ровные торцы и насколько плотно они укладываются. Конструкция бани, собранная при помощи соединения бруса встык будет подвергаться поражению атмосферными осадками, а так же деформациям вследствие нагрузок всего веса бани. При строительстве легкой садовой постройки (к примеру, хозблока), данный вид соединения можно использовать, но для бани этот вариант совсем неприемлем.

Соединение встык

Соединение встык

Соединение бруса на шпонках более предпочтительный вариант для строительства бани своими руками. В данном случае в торцах брусков вырезается паз под деревянную шпонку.  После этого бруски укладываются встык и дополнительно крепятся шпонками (как показано на шаблоне).

Соединение бруса на шпонках и коренном шипе

Соединение бруса на шпонках и коренном шипе

Следует обратить внимание на то, что шпонку можно устанавливать не только строго вертикально, но и горизонтально, а так же накось. Чаще всего используют первый вариант расположения шпонки, т.к. он наиболее простой.

Ну и последний вариант соединения бруса без остатка – соединение на коренных шипах. Этот способ так же пользуется популярностью среди строителей из-за относительно высокой устойчивости конструкции, по сравнению с другими способами.  Для того что бы закрепить бруски с помощью коренных шипов, необходимо в одном бруске вырезать специальный шип, а во втором паз (как показано на шаблоне).  Обращаем внимание на то, что данный вариант соединения бруса без остатка рекомендуется дополнить нагельным соединением, а так же уплотнением стыка джутом.

Предоставляем вашему вниманию технологию расчета креплений при соединении бруса без остатка:

Расчет пазов при соединении бруса без остатка

Расчет пазов при соединении бруса без остатка

Так же следует отметить, что при расчете размеров пазов необходимо делать вертикальный паз немного глубже и шире шипа, что бы во время вертикальной усадки бани крепежные узлы не повредились.

Т-образное соединение бруса

Т-образное соединение бруса

Т-образное соединение бруса

При строительстве бани из профилированного бруса существует необходимость в создании перегородок.  Создание Т-образного соединения в брусках более простое, чем вырез пазов в бревне.

Существует 4 варианта Т-образного соединения бруса, а именно:

  • Создание замочного паза на вставном шипе
  • Создание симметричного трапециевидного шипа в брусе (соединение сковороднем)
  • Создание прямоугольного трапециевидного шипа в брусе (соединение полусковороднем)
  • Создание прямого паза на коренном шипе

Описывать мы данные способы не будем, т.к. они похожи с теми, которые были представлены выше. Предоставляем вашему вниманию схемы Т-образного соединения бруса при строительстве бани:

Продольное соединение бруса

Продольное соединение бруса

Продольное соединение бруса

Как мы уже говорили, при строительстве бани используют не только угловое соединение пиломатериалов, но и продольное. Чаще всего продольное соединение пиломатериалов используют при строительстве бани из бруса.

Существует 4 варианта продольного соединения бруса:

  • Соединение «в полдерева»
  • Соединением продольным шипом на шпонках
  • Соединение продольным коренным шипом
  • Соединение косым замком

Соединение « в полдерева» наиболее ненадежное, т.к. данный способ соединения подразумевает вырезку пазов в половину высоты бруска и дальнейшее крепление брусков гвоздями. Понятное дело, что в данном случае герметичность бани будет небольшая, а углы под весом бани со временем начнут деформироваться.

Продольное соединение бруса в полдерева

Продольное соединение бруса в полдерева

Продольное соединение шипом на шпонках является более надежным способом соединения бруса по длине. Технология создания паза аналогична угловому соединению бруса на шпонках.

Технология продольного соединения бруса коренным шипом так же аналогична угловому соединению бруса коренным шипом, так что нет смысла заново рассказывать сущность способа.

Ну и наиболее трудоемкое и качественное соединение бруса по длине является создание косого замка. На шаблоне вы можете увидеть, что собой представляет косой замок. Обращаем ваше внимание на то, что создание косого замка требует хороших навыков работы по дереву, т.к. при плохом прилегании пазов друг к другу устойчивость и герметичность конструкции будут недостаточно хорошими, что особо важно при строительстве бани своими руками.

Видео-урок соединение бруса при строительстве бани

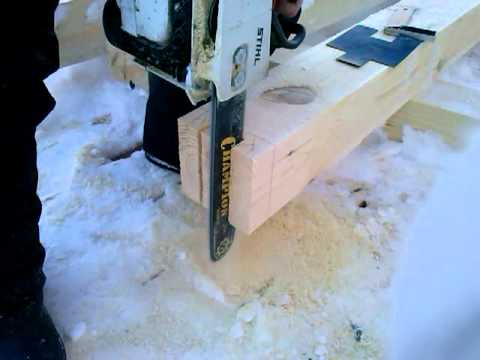

Способы  углового соединения бруса
YouTube Трейлер

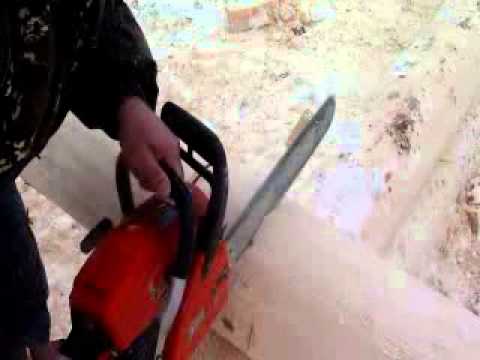

Как выпилить паз в бревне
YouTube Трейлер

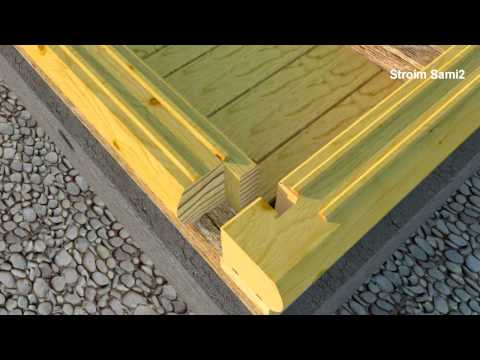

Соединение бруса по длине
