Создаем систему автоматического полива газона своими руками

Что бы газон постоянно был насыщен влагой, необходимо тщательно следить за поливом. На сегодняшний день существуют удобные для дачника системы автоматического полива газона. Их монтажом, как правило, занимаются специализированные фирмы, но берут за это относительно много денег. Что бы сэкономит свои денежные средства можно смонтировать систему автополива газона своими руками. Далее мы рассмотрим технологию монтажа, составляющие системы, а также необходимые нормы полива газона!

  • Статья
  • Видео

Система автоматического полива газона

Система автоматического полива газона

Система автоматического полива газона

О системе автоматического полива растений мы уже говорили, предоставляя вашему вниманию ее сущность, составные части, а так же наиболее качественных производителей. Хотелось бы добавить, что монтаж системы автоматического полива своими руками является весьма трудоемким процессом, требующим массы расчетов, денежных затрат на покупку составляющих системы автополива, а так же времени на осуществление монтажа.

Несмотря на это, создание автоматического полива газона своими руками позволяет сэкономить достаточно много денег, а так же набраться опыта в данной сфере, что пригодиться в будущем для  самостоятельного ремонта и обслуживания системы, что так же сэкономит ваши деньги.

Как сделать систему автоматического полива газона своими руками?

Создание системы автоматического полива газона своими руками
YouTube Трейлер

Составляющие элементы системы автополива газона

Как мы уже говорили, создание системы автополива газона является трудоемким процессом, но если вы все же настроились на данную работу, необходимо приобрести следующие элементы системы автоматического полива газона:

  • Насосная станция
  • Фильтры тонкой очистки
  • Регуляторы давления
  • Электромагнитные клапана
  • Трубы ПНД
  • Дождеватели
  • Контроллеры

Кратко рассмотрим предназначение и нюансы выбора каждого из элементов автоматической системы полива газона.

Насосная станция необходима для того, что бы создать достаточное для полива газона давление, т.к. зачастую центральный водопровод не обеспечивает такое давление. Выбор насосной станции, как и других элементов системы автоматического полива газона, необходимо осуществлять после составления проекта и расчета необходимого потребления воды. На основе всех этих данных подбирается оптимальная производительность насосной станции, которая сможет обеспечить полив всего участка либо его части (если площадь полива большая).

Фильтр тонкой очистки. Очень часто источником водоснабжения дачи служит самодельная скважина на участке. Если осуществлять полив газона водой со скважины без предварительной очистки воды, дождеватели быстро выйдут из строя, т.к. забьются мелкими песчинками. Фильтр тонкой очистки поможет избавиться от этой проблемы.

Регуляторы давления используют в том случае, если система автоматического полива газона состоит из поливальных головок (дождевателей) различного вида. В этом случае каждый дождеватель имеет свое определенное рабочее давление, которое и устанавливается с помощью регулятора давления. Так же данные элементы полива используются при создании системы капельного полива растений.

Электромагнитные клапана вместе с контроллерами необходимы для того, что бы можно было поочередно поливать определенные зоны участка. К примеру, если газон имеет большую площадь и производительности насосной станции не хватает для полива всего газона, можно осуществить полный полив в 2-3 шага, поочередно поливая каждую секцию. С помощью контроллера устанавливается время открытия/закрытия определённого электромагнитного клапана, который подает воду на дождеватель.

Трубы ПНД (полиэтилен низкого давления) являются транспортной магистралью воды от источника водоснабжения к дождевателям. Для создания системы автоматического полива газона своими руками необходимо выбирать трубы различного сечения от источника водопровода к дождевателю с уменьшением сечения.

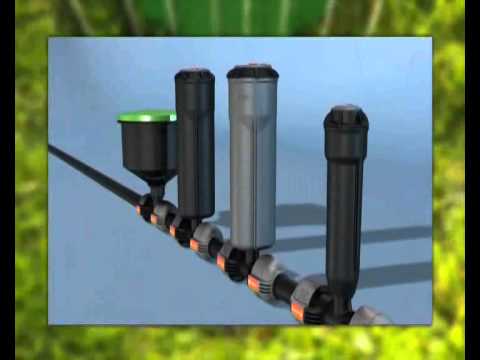

Дождеватели являются исполнительным органом системы автополива газона. Они находятся в почве и выдвигаются на 15-20 см вверх во время полива газона, после чего снова прячутся. Существуют статические и роторные дождеватели. Первые осуществляют полив определенного сектора, а роторные вращаются и заливают газон вокруг себя на определенный (рабочий) радиус.

Дождеватели, спрятанные в почве

Дождеватели, спрятанные в почве

Создание проекта автоматической системы полива газона

Проект автоматической системы полива газона

Проект автоматической системы полива газона

Составляющие элементы системы автополива газона

Составляющие элементы системы автополива газона

Для удобства восприятия информации разобьем этот этап на под этапы:

1. Составляем план газона. Первым делом необходимо начертить схему всего участка с указанием площадки газона, которую будем поливать. Так же на схеме указываем, какие участки сада поливать не допускается (к примеру, зоны отдыха, садовые постройки, ограждение и т.д.). Ну и в результате разбиваем поливаемую площадку на несколько прямоугольников.

2.Расчитываем пропускную способность трубопровода.  Для этого измеряем диаметр трубы источника водоснабжения (к нему мы будем подсоединять трубопровод системы автоматического полива газона). Исходя из определенного диаметра, устанавливаем табличную пропускную способность трубы (в Интернете есть специальные таблицы), после чего перекрываем все разветвления и устанавливаем производительность нашей трубы опытным путем (количество литров в минуту). На основании этого подбираем оптимальный диаметр трубопровода для системы автоматического полива.

3. Определяем место дождевателей на участке. Т.к. на сегодняшний день дождеватели имеют различный радиус действия, вплоть до 25 метров, подбираем количество и место установки дождевателей на участке. Для этого на имеющемся плане газона, циркулем в масштабе отчерчиваем круги (радиусы действия выбранных вами дождевателей). Каждый дождеватель имеет  свое рабочее давление, расход воды и небольшую погрешность в рабочем радиусе. Давление в трубопроводе мы уже рассчитали, только следует учитывать, что по всему трубопроводу образуются небольшие потери давления (10-15%), их необходимо учитывать при установке регулятора давления. Исходя из расхода воды одного дождевателя, подбираем необходимое количество поливочных головок на основании производительности насосной станции и количества секций по поливу газона. Отмечаем группы одновременно работающих дождевателей на плане (к ним в дальнейшем будет подсоединен один электромагнитный клапан).

4.  Определение места установки электромагнитных клапанов и контролеров. Как мы уже сказали, к одной группе дождевателей (секции полива) необходимо подсоединить один электромагнитный клапан. Разветвление трубопровода на секции полива рекомендуется осуществлять в одном месте, что бы все электромагнитные клапана находились вблизи друг друга (для удобства ремонта и обслуживания). Если вы выбираете контроллер автоматического управления системой полива газона, место его установки должно быть защищенным и в то же время с этого места должна хорошо просматриваться вся система полива.

5. Планировка главного трубопровода и разветвлений. Последним этапом создание проекта автоматической системы полива газона является планировка «сетки» трубопровода. Этот этап является ответственным, т.к. неправильная планировка закладки труб может привести к большим потерям давления, расходу материала (а это повышенные денежные расходы) и слабой эффективности работы полива.  На проекте полива газона линиями размечаем места прокладки магистральной трубы и разветвлений. Обращаем ваше внимание на то, что трубы должны как можно реже перегибаться и прокладываться к дождевателям по наикратчайшему пути. Еще один важный момент – диаметр трубы. Магистральная труба должна быть большего диаметра, чем разветвляющийся от него трубопровод.

6. Проверка проекта. Созданный проект автоматического полива газона необходимо еще раз проверить, что бы зона действия дождевателей обеспечивала полив всего газона, производительности насосной станции хватало на полив и т.д. После окончательной проверки можно подбивать смету на материалы и оборудование, после чего идти за покупками и осуществлять монтаж системы автоматического полива газона своими руками.

Монтаж и первый запуск системы автоматического полива газона своими руками

Итак, сначала размечаем территорию газона согласно имеющемуся плану: отмечаем место прокладки труб, установки дождевателей и т.д. Далее по размеченным линиям вырываем траншеи под закладку трубопровода. Лучше всего, если глубина траншеи ниже глубины промерзания грунта (около 1 метра), но в этом случае повышается трудоемкость работ. Разрешается укладывать трубы на глубину 30 см, но с небольшим уклоном и созданием дренажных клапанов в найнизших точках (для стока воды с системы во время зимней консервации системы). Далее на поверхности вся трубопроводная магистраль и клапаны соединяются (с помощью фитингов) и укладывается в траншею. Не спешим засыпать траншею, сначала подаем воду в трубопровод и проверяем герметичность системы (заодно и очищаем трубопровод от грязи), если все нормально, накручиваем дождеватели и засыпаем готовую систему автоматического полива газона.

Ну и, в конце концов, регулируем направление полива дождевателей и наслаждаемся системой полива газона созданной своими руками! Остается только обслуживать систему (чистить фильтры, поливочные головки, а так же консервировать всю систему на зимний период).

Нормы полива газона

Еще одна вещь, которую вы должны знать – нормы полива газона (общепринятые рекомендации по поливу газона), они гласят следующее:

  1. Полив газона должен осуществляется 1 раз в 3 дня, максимум 1 раз в неделю.
  2. Поливать газонную траву необходимо в вечернее либо утреннее время, т.к. вода в это время не так быстро испаряется. Лучше всего поливать газон вечером.
  3. Достаточным является полив газона, если почва насытилась водой на глубину 30-50 см.
  4. Запрещается поливать газон открытой струей, необходимо использовать насадки-распылители ( к системам полива газона это не относится, там установлены дождеватели)
  5. На 1 м2 воды необходимо от 12 до 15 литров воды, если меньше – газону будет недостаточно влаги, больше – переизбыток, трава начнет гнить.

Вот и все, что вы должны знать о монтаже системы автоматического полива газона своими руками,  а также об уходе за газонной травой!
