Монтаж электропроводки в бане своими руками

Одним из наиболее важных мероприятий  с точки зрения безопасности в бане является правильный монтаж электропроводки. Существует множество требований ПУЭ (правила устройства электроустановок), а так же ГОСТов, которые необходимо соблюдать при монтаже электропроводки в бане своими руками. Далее мы поговорим о том, как правильно осуществить прокладку кабелей и установку электроприборов в бане, а так же какие проблемы при этом чаще всего возникают и как от них преодостерчься.

  • Статья
  • Видео

Монтаж электропроводки в бане

Монтаж электропроводки в бане

Монтаж электропроводки в бане

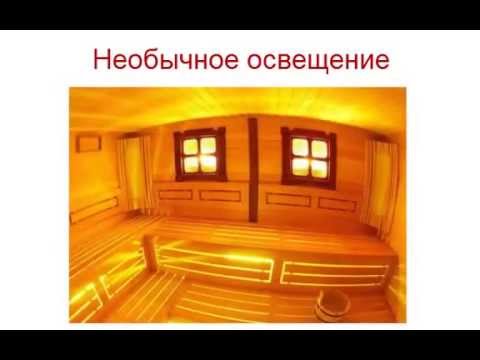

Видео пример освещения в бане
YouTube Трейлер

Баня является пожароопасной постройкой с повышенной температурой и влажностью, поэтому к монтажу электропроводки в бане предъявляются особые требования.

Во-первых, выбирая между скрытой и открытой электропроводкой необходимо отдавать предпочтение последней, т.к. открытая электропроводка имеет следующие преимущества:

  1. Более простой доступ к обслуживанию и ремонту электропроводки
  2. Для монтажа открытой электропроводки используются кабеля меньшего сечения (а это сэкономит ваши деньги при покупке кабеля)
  3. Предназначена специально для пожароопасных построек
Открытая электропроводка в бане

Открытая электропроводка в бане

Во-вторых, в парилке не должно быть розеток, электрощитов и других электроприборов, кроме светильников и электрической печи.

В-третьих, все элементы электропроводки должны обладать достаточным классом защиты от переизбытка влаги, повышенной температуры и твердых частиц. Класс электрооборудования должен быть не менее IP24.

Ну а так же, электрооборудование в бане должно находиться на определенном расстоянии от потолка, пола и парилки, о чем мы дальше поговорим.

Требования к электрооборудованию в бане

Итак, среди всех элементов электропроводки в бане основными являются электрический щит, кабеля, розетки и светильники. Поговорим о каждом элементе более подробно.

Электрический щиток

Электрический щиток

Электрический щиток

При монтаже электропроводки в бане своими руками рекомендуется провести от центрального вводно-распределительного устройства дачи к самой бане кабель, который будет проходить через электрический щиток. Данный щиток играет роль главного узла разветвления все электропроводки по банной постройке.  Его рекомендуется устанавливать в самой бане, но только в сухом помещении (раздевалке либо комнате отдыха).

При установке электрического щитка необходимо обеспечить хорошее освещение в помещении, а так же безопасность к различным механическим повреждениям.

Категорически запрещается устанавливать электрический щиток в парилке, неважно насколько хорошо вы обеспечили его защиту от попадания влаги и воздействия температуры.

Помимо электрического щитка в бане так же рекомендуется устанавливать понижающий трансформатор, который снизит напряжение в бане с 220В до 36 и даже 12В!

Электрический кабель

Электрический кабель

Электрический кабель

Как мы уже сказали, электропроводка в бане должна быть открытой. Для защиты кабеля рекомендуется использовать специальную гофрированную трубку, которую легко крепить к деревянной поверхности с помощью металлических скоб.

Строго запрещается осуществлять защиту электрического кабеля металлической трубой либо гофрой, т.к. она быстро подвергнется эрозий и может повлечь за собой неблагополучные последствия.

Так как баня является постройкой с повышенным температурным режимом (в парилке может быть до 130оС), электрический кабель должен быть термостойким и влагозащищенным. Лучше всего использовать провода АППВ, РКГМ, ПРКС, ПРКА, ПВКВ и т.д.

Требования к размещению электрических кабелей в бане предполагают прокладку кабеля только в горизонтальном и вертикальном направлении.

Розетки, выключатели, распределительные коробки

Что касается розеток, распределительных коробок и выключателей, они, как правило, устанавливаются в моечном отделении, предбаннике и комнате отдыха. Устанавливать данные элементы электропроводки в самой парилке строго запрещено!

Требования к размещению данных элементов следующие:

  1. Высота размещения выключателей должна составлять не менее 150 см, но и не более 170 см от пола
  2. Оптимальная высота размещения розеток в бане должна составлять от 50 до 60 см над полом
  3. Распределительные коробки должны устанавливаться на каждом разветвлении кабеля от главной магистрали к выключателям и розеткам

Светильники

Светильник в бане

Светильник в бане

Особых требований к осветительным приборам  в комнате отдыха и предбаннике не существует. Что касается парилки, то тут, как вы понимаете, все более серьезно.

Во-первых, не совершайте наиболее популярную ошибку неопытных строителей бани: не устанавливайте светильники в парилке на потолок! В этом случае светильники будут подвергаться наибольшему воздействию температуры и влажности, к тому же светить данные электроприборы будут плохо.

Светильники нужно устанавливать либо ближе к полу (для декоративной подсветки), либо в верхний полок, либо на стены чуть выше среднего уровня.

Во-вторых, используйте светильники  с классом защиты не менее IP24, лучше даже IP54.

Рекомендуется использовать для освещения парилки 60-ватные лампочки накаливания либо даже более современные светодиодные лампы, которые имеют высокую прочность к механическим повреждениям и не боятся высоких температур!

Создание электропроводки в бане своими руками

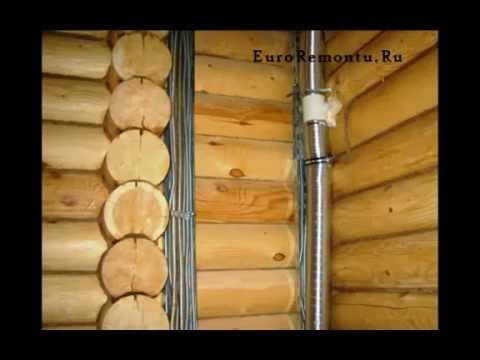

Лучше всего ознакомиться с видео примером монтажа электропроводки в бане своими руками (только в примере деревянный дом, по особенностям схожий с баней):

Монтаж электропроводки в деревянном помещении
YouTube Трейлер

Помимо этого рекомендуем вам поэтапно разбить монтаж электропроводки в бане своими руками, а именно:

  1. Создаем чертеж-схему электропроводки в бане с указанием всех магистралей прокладки кабелей и мест установки электроприборов
  2. Приобретаем все элементы электропроводки
  3. Устанавливаем электрический щиток
  4. Прокладываем магистраль кабелей по всей бане
  5. Устанавливаем все необходимое электрооборудование
  6. Соединяем все элементы электропроводки в одну систему

После этого рекомендуется вызвать специалистов из электротехнической лаборатории, которые проверят правильно монтажа электропроводки в бане, а также осуществят следующие мероприятия:

  1. Замеряют петлю «фаза-ноль»
  2. Осуществят замер сопротивления всех электрических кабелей
  3. Осуществят полную проверку наличия цепи между всеми заземленными элементами электропроводки и их составляющими
  4. Осуществят проверку вводного устройства защитного отключения (УЗО)
  5. Проверят вводный автоматический выключатель с помощью первичного тока

Если никаких нарушений не обнаружиться вы сможете спокойно отдыхать в собственной бане, не беспокоясь о коротком замыкании либо других опасных последствий некачественного монтажа электропроводки в бане своими руками.

Напоследок хотелось бы дать вам совет: обрабатывайте деревянные элементы бани антисептиком. Данное средство не только препятствует гниению древесину, но и качественно защищает ее от самовозгорания!
