Создание столбчатого фундамента своими руками — теория + видео примеры

Если свайный и ленточный фундаменты возводятся для многоэтажных зданий и сооружений с тяжелыми несущими стенами и перекрытиями, то, что делать дачникам, которые хотят возвести легкую деревянную садовую постройку? Зачем лишний раз переплачивать деньги на стройматериалы, спец технику и работу специалистов? Правильно, в этом смысла нет. Именно для таких легких построек принято возводить столбчатый фундамент, являющийся одним из самых дешевых и популярных для дачных участков. Сейчас мы поговорим о том, как правильно сделать столбчатый фундамент своими руками, а так же о существующих видах столбчатого фундамента.

  • Статья
  • Видео

Сущность фундамента столбчатого типа

Фундамент столбчатого типа возводится из различных строительных материалов, о которых мы поговорим немного позже.  Предназначение столбчатого фундамента заключается в принятии нагрузок от конструкции легких садовых построек и распространении этих нагрузок на почву.

Столбчатый фундамент своими руками

Столбчатый фундамент своими руками

Среди садовых построек, которые рекомендуется сооружать на столбчатый фундамент, выделяют:

Помимо этого можно даже возводить одноэтажные каркасные дома.

Не допускается возводить столбчатый фундамент под многоэтажные здания либо жилые дома, изготовленные из тяжелых стройматериалов – кирпича, шлакоблока, бетона и т.д.

Преимущества столбчатого фундамента заключаются в следующем:

  • Легкость сооружения фундамента (его можно возводить самостоятельно без особых навыков строительства, зная только азы)
  • Отсутствие потребности в специальной технике и помощи специалистов
  • Подходит под любую почву (за исключением пучащей и с высоким расположением грунтовых вод)
  • Возможность возводить даже на участках, которые находятся на холмистой местности и склонах
  • Не требует сложных подготовительных работ ландшафта
  • Экономия материальных средств: возведение столбчатого фундамента является наиболее дешевым (его строительство экономичнее в 2 раза)
  • Высокая скорость построения – время от подготовки местности до застывания столбиков составляет не больше двух недель
  • Минимальная гидроизоляция столбиков
  • Достаточно хорошая прочность конструкции
  • Долговечность (при правильном построении с соблюдением всех рекомендаций фундамент может выстоять более 50 лет)

Это далеко не все преимущества столбчатого фундамента, их на самом деле минимум в 2 раза больше, но статья не об этом.

Недостатками столбчатого фундамента являются:

  • Неспособность выдержать существенные нагрузки
  • Исключение создания подвального помещения под постройкой

Как вы видите, недостатки практически несущественные и не повлияют на легкую постройку, для которой и предназначен данный фундамент.

Из чего сделать столбчатый фундамент своими руками?

Еще один приятный плюс – столбчатый фундамент имеет несколько различных вариаций стройматериалов, из которых его можно возвести.

На сегодняшний день столбчатый фундамент рекомендуется делать из следующих материалов, которые мы немного рассмотрим:

Асбестовые трубы. Данный материал является очень удобным и простым для построения, тем более что не требует сверх затрат. Ниже мы обязательно рассмотрим вариант построения столбчатого фундамента из асбестовых труб своими руками.

Создание фундамента из асбестовых труб

Создание фундамента из асбестовых труб

Кирпич. Так же является популярным вариантом для столбчатого фундамента. Но следует отметить, что данный материал имеет скорее больше недостатков, чем преимуществ. Достоинство кирпича в долговечности и высокой прочности. Недостатком является сложность кладки кирпича в шурфе, дороговизна материала и подвержение деформациям вследствие пучения почв (т.к. конструкция не монолитная).

Столбчатый фундамент из шлакоблоков

Столбчатый фундамент из шлакоблоков

Дерево. Столбчатый фундамент из деревянных столбиков является наиболее дешевым и экономичным вариантом, который подходит для сооружения легких построек (к примеру, беседки). Еще одно достоинство древесины – простота монтажа, но данный материал имеет существенные недостатки. К ним относится маленький срок службы фундамента (если только бревна не обработать хорошим антисептиком и тщательно не заизолировать от воздействия с водой), а так же сложная система гидроизоляции, без которой не обойтись.

Железобетонный фундамент. Так же хороший вариант для столбчатого фундамента, построение которого мы рассмотрим ниже. Преимущество бетонного столбчатого фундамента заключается в хорошей прочности, долговечности и неплохим соотношением критериев цена-качество.  Недостатком данного фундамента является затрудненность в возведении съемной опалубки под столбики.

Исходя из перечисленных вариантов стройматериалов для столбчатого фундамента, следует обратить внимание на то, что фундамент может быть как монолитный, так и сборный.

Конечно, предпочтение необходимо отдавать монолитному фундаменту, т.к. в его конструкцию обязательно входит арматура, позволяющая выдерживать нагрузки не только на растяжение, но и на изгиб.

Если выбирать сборный столбчатый фундамент, который состоит из кирпичей, то следует понимать, что во время заморозков почва будет неоднократно размерзаться/замерзать, в результате чего будет происходить процесс выталкивания столбиков к поверхности. Данные деформации способствуют разупрочнению швов кирпича, которое приведет к тому, что кирпичные столбики потрескаются и конструкция станет подвергаться перекосу, а это очень большие проблемы, т.к. ремонт фундамента не только очень сложный, но и материально затратный.

Поэтому мы все же рекомендуем сооружать монолитный столбчатый фундамент, но перед этим обязательно сделать расчет фундамента, о котором мы сейчас и поговорим.

Расчет столбчатого фундамента

В отличие от собратьев столбчатого фундамента – ленточного и свайного фундамента, которые требуют обязательной помощи специалистов в расчете, данный вид фундамента можно рассчитать самостоятельно. Для этого необходимо руководствоваться простейшими факторами, которые влияют на прочность и конструкцию фундамента, а именно:

Вид почвы. Исходя из того, какая почва преобладает на вашем дачном участке, необходимо правильно выбрать конструкцию столбиков. Если почва имеет высоко расположенные грунтовые воды, то необходимо осуществлять дополнительные мероприятия, к которым уже обязательно следует задействовать специалистов. Если высокорасположенных грунтовых вод не наблюдается и почва не пучащая, столбчатый фундамент можно смело возводить.

Глубина промерзания почвы. От данного фактора зависит многое. Столбики необходимо обязательно заглублять ниже глубины промерзания, иначе в зимнее время они будут сильно подвергаться деформациям. Глубина промерзания почвы в нашем регионе составляет порядка  1 метра, поэтому столбики необходимо заглублять на 1,2, а лучше на 1,5 метра.

Вид фундамента и вес конструкции.  Так же немаловажный фактор, определяющий шаг между столбиками, а также их глубину. Для нормальных условий принято устанавливать столбики на расстоянии 2 метров друг от друга. Тут же следует отметить, что установка столбиков производится на наиболее важных узлах постройки: внешние углы, пересечение и примыкание внутренних стен, под печью (если они имеется) и т.д. Глубина установки столбиков так же индивидуальна для каждого участка, но принято выбирать глубину от 1,5 до 2 метров (не забываем, что размеры пригодны для легких сооружений).

Столбчатый фундамент своими руками: инструкция по построению

Наиболее популярными видами столбчатого фундамента являются столбчатый фундамент из асбестовых труб и железобетона, сейчас мы их и рассмотрим.

Столбчатый фундамент своими руками

Столбчатый фундамент своими руками

Подготовительные работы для обоих видов одинаковы. Сначала создаем чертеж–схему фундамента, на котором указываем все точные размеры между столбиками, а так же форму всей площади фундамента. Далее подбиваем смету строительных материалов и приобретаем все необходимое.

После этого приступаем к подготовке местности. Первым делом с помощью колышков и веревки размечаем территорию, на которой будет создан столбчатый фундамент своими руками.

Потом снимаем на всей площади слой дерна на глубину до 30 см. Делать это необходимо для того, что бы в дальнейшем создать дренажный слой из песка и щебня, а также обезопасить место под будущей постройкой (где будет небольшая пустота между полом и землей) от прорастания растений.

Как вы уже поняли, дальше при помощи ручного бура вырываем необходимое количество шурфов для столбиков. Следует отметить, что поперечное сечение шурфов должно превышать на 10-15 см поперечное сечение столбиков, т.к. будет необходимо место для гидроизоляции, кладки кирпича и других технологических мероприятий.

После того как шурфы будут подготовлены, переходим к созданию столбиков.

Создание столбчатого фундамента из асбестовых труб

После того, как все подготовительные работы будут произведены, переходим к основному процессу.

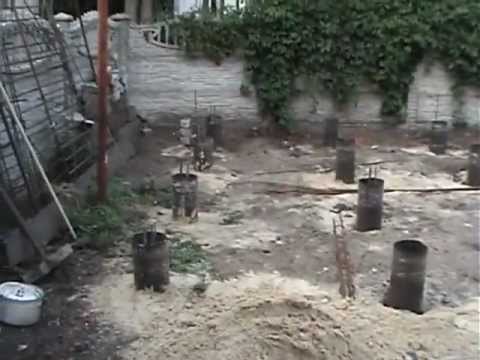

Видео пример создания столбчатого фундамента из асбестовых труб
YouTube Трейлер

Первым делом создаем на дне шурфов подсыпку из песка и щебня, которую тщательно утрамбовываем. Далее берем асбестовые трубы диаметром не менее 20 см и устанавливаем на дно шурфа. Внутрь труб необходимо обязательно поместить 2-3 прута арматуры, которые так же необходимо плотно вдавить в почву (что бы они вошли на 15 см вниз). Диаметр прутьев должен составлять 12-14 см, а сама арматура должна быть ребристой, что бы осуществилось хорошее сцепление арматуры с бетонным раствором. Забыл сказать, что прутья арматуры необходимо заранее перевязать на поверхности проволокой через каждый 50 см. Длина прутьев должна быть следующей 20 см + глубина шурфа + 20 см. Последние 20 см необходимы для того, что бы вертикальный прутья связать с горизонтальными, которые будут укладываться на горизонтальной составляющей фундамента. После этого вовнутрь труб и вокруг них необходимо залить бетонный раствор и пока он не схватился, строительным уровнем проверить ровность фундамента и при необходимости скорректировать ее.

Вот столбики и готовы, их запрещается трогать до полного  застывания. В это время можно подвести к постройке различные коммуникации, а когда раствор застынет, создавать горизонтальную составляющую фундамента – ростверку, которая создается из сборных бетонных блоков либо монолитным сооружением из арматуры и раствора, которые оконтуриваются съемной деревянной опалубкой.

Создание монолитного столбчатого фундамента своими руками

Видео-урок создания монолитного столбчатого фундамента своими руками
YouTube Трейлер

Создание монолитного столбчатого фундамента своими руками не сильно отличается от вышеуказанного метода. Все что нужно, это в шурфах установить вертикальные съемные опалубки, распереть их между стенками шурфа и переходить к созданию самих столбиков. Для этого используется бетонный раствор (цемент марки М200 и выше). Обязательно создаем арматурную обвязку внутри опалубки, так же как и в предыдущем случае и заливаем бетонный раствор. Не забывайте, что прутья арматуры должны обязательно выходить на поверхность минимум на 20 см.

Связка арматуры

Связка арматуры

Как только столбики схватятся, сбиваем опалубку и переходим к гидроизоляции опор. В данном случае рекомендуется использовать рубероид, которым обворачиваем столбики в 2-3 раза. После этого переходи к созданию второй составляющей столбчатого фундамента – ростверки. Устанавливаем опалубку, в ней перевязываем горизонтальный прутья арматуры с вертикальными и заливаем бетонный раствор.  Оставляем ростверки до полного застывания, после чего создаем гидроизоляцию тем де рубероидом и поверх ростверки укладываем плиты перекрытия. Вот, собственно и весь процесс создания столбчатого монолитного фундамента своими руками.

Обращаем ваше внимание на то, что раствор необходимо замешивать в бетономешалке, что бы получилась однородная консистенция.

Так же обязательно обустраиваем фундамент забиркой, которая защитит его от попадания под постройку снега и порывов ветра. Забирку делают из кирпича либо бутового камня.

Создание забирки своими руками

Создание забирки своими руками

Что касается опалубки, то ее делают из оструганных досок, толщиной не менее 3 см (лучше 5).

Видео пример создания столбчатого фундамента из асбестовых труб
YouTube Трейлер
Видео-урок создания монолитного столбчатого фундамента своими руками
YouTube Трейлер
